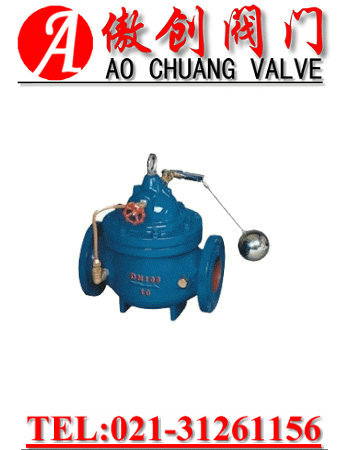

100X遥控浮球阀 100X遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统，调定后，自动控制液面高度。 100X遥控浮球阀直接利用液面控制，不需要其它装置和能源，保养简便，液面控制准确度高，不受水压影响，密封可靠。100X遥控浮球阀广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。当管道从进水端给水时，由于针阀、球阀、浮球阀是常开的，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。　　 当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室内水压升高，推动主阀关闭，供水停止。当水面下降时，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。 主要连接尺寸 DN L A A1 H H1 F D mm D1 mm D2 mm n-Φd mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 20 180 262 130 212 179 116 105 105 105 75 75 75 58 58 56 4-13.5 4-13.5 4-14 25 180 262 130 212 179 116 115 115 115 85 85 85 68 68 65 4-13.5 4-13.5 4-14 32 180 262 130 212 179 116 140 140 140 100 100 100 78 78 76 4-17.5 4-17.5 4-18 40 240 280 139 265 210 170 150 150 150 110 110 110 88 88 84 4-17.5 4-17.5 4-18 50 240 280 139 265 210 170 165 165 165 125 125 125 102 102 99 4-17.5 4-17.5 4-18 65 250 284 141 310 215 180 185 185 185 145 145 145 122 122 118 4-17.5 4-17.5 8-18 80 285 292 145 350 245 210 200 200 200 160 160 160 133 133 132 8-17.5 8-17.5 8-18 100 360 330 164 460 305 275 220 220 235 180 180 190 158 158 156 8-17.5 8-17.5 8-22 125 400 340 169 520 365 310 250 250 270 210 210 220 184 184 184 8-17.5 8-17.5 8-26 150 455 350 174 570 415 355 285 285 300 240 240 250 212 212 211 8-22 8-22 8-26 200 585 392 195 695 510 460 340 340 360 295 295 310 268 268 274 8-22 12-22 12-26 250 650 442 220 780 560 500 395 405 425 350 355 370 320 320 330 12-22 12-26 12-30 300 800 472 235 905 658 580 445 460 485 400 410 430 370 370 389 12-22 12-26 16-30 350 860 532 265 1025 696 640 505 520 555 460 470 490 430 430 448 16-22 16-26 16-33 400 960 582 290 1080 735 715 565 580 620 515 525 550 482 482 503 16-26 16-30 16-36 450 1075 632 320 1030 610 780 615 640 670 565 585 600 532 550 548 20-26 20-30 20-36 500 1075 682 350 1135 665 830 670 715 730 620 650 660 585 585 609 20-26 20-33 20-36 600 1230 762 390 1270 725 920 780 840 845 725 770 770 685 685 720 20-30 20-36 20-39 700 1650 832 420 1460 865 980 895 910 960 840 840 875 800 800 820 24-30 24-36 24-42 800 1750 932 470 1640 975 1050 1015 1025 1085 960 950 990 905 905 928 24-33 24-39 24-48 结构特征 1. 截门形：关闭件沿着阀座中心移动。 2. 闸门形：关闭件沿着垂直阀座中心移动。 3. 旋塞和球形：关闭件是柱塞或球，围绕本身的中心线旋转。 4. 旋启形：关闭件围绕阀座外的轴旋转。 5. 碟形：关闭件的圆盘，围绕阀座内的轴旋转。 6. 滑阀形：关闭件在垂直于通道的方向滑动。 按结构种类分主要有： 旋塞阀、闸阀、截止阀、球阀—用于开启或关闭管道的介质流动。 止回阀(包括底阀)—用于自动防止管道内的介质倒流。 节流阀—用于调节管道介质的流量。 蝶阀—用于开启或关闭管道内的介质。也可作调节用。 安全阀—用于锅炉、容器设备及管道上，当介质压力趔过规定数值时，能自动排除过剩介质压力，保证生产运行安全。 减压阀—用于自动降低管道及设备内介质压力。系使介质经过阀瓣的间隙时，产生阻力造成压力损失，达到减压目的。 疏水器—用于蒸汽管道上自动排除冷凝水，防止蒸汽损失或泄漏。 产品用途 1. 开断用：用来接通或切断管路介质，如截止阀、闸阀、球阀、蝶阀等。 2. 止回用：用来防止介质倒流，如止回阀。 3. 调节用：用来调节介质的压力和流量，如调节阀、减压阀。 4. 分配用：用来改变介质流向、分配介质，如三通旋塞、分配阀、滑阀等。 5. 安全阀：在介质压力超过规定值时，用来排放多余的介质，保证管路系统及设备安全，如安全阀、事故阀。 6. 其他特殊用途：如疏水阀、放空阀、排污阀等。 按用途和作用分类 截断阀类——主要用于截断或接通介质流。包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。 调节阀类——主要用于调节介质的流量、压力等。包括调节阀、节流阀、减压阀等。 止回阀类——用于阻止介质倒流。包括各种结构的止回阀。 分流阀类——用于分离、分配或混合介质。包括各种结构的分配阀和疏水阀等。 安全阀类——用于介质超压时的安全保护。包括各种类型的安全阀。 其他阀门 球阀 闸阀 蝶阀 截止阀 止回阀 减压阀 安全阀 电磁阀 针型阀 调节阀 疏水阀 过滤器 阻火器 排泥阀 排气阀 呼吸阀 切断阀 隔膜阀 放料阀 节流阀 管夹阀 旋塞阀 鸭嘴阀 柱塞阀 底阀 视镜 法兰 水力控制阀 日本阀天阀门(VENN) 德国费森阀门(FESON) 德国尼博尔阀门（NIBOR）
